可靠的 X 射線診斷
2020/05/14
可靠的 X 射線診斷
挑戰：平面度
為數字X射線成像技術制造光盤時，面臨的挑戰之一就是光盤的平面度。光盤必須具有完整的平面，以確保能夠提供可靠詳細的圖像。圖像里的模糊區域會使得診斷變得更加困難，在極差的情況下，醫生可能會看不到骨折和腫瘤。
解決方案：光學激光線掃描
Agfa 首先采用單點測針來保證光盤的平面度。一個測量周期需要花費漫長的45分鐘。此外，測針會導致光盤振動，使得測量結果不可靠。

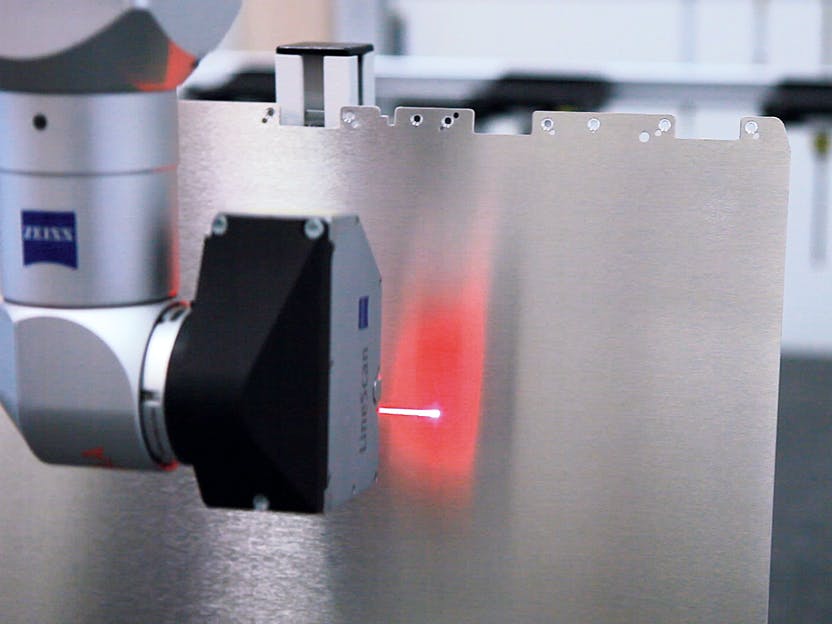

自 2009 年秋季以來，Agfa 采用了一臺來自蔡司工業測量的配備光學 LineScan 激光線掃描探頭的 ACCURA橋式測量機。探頭分16 路掃描光盤，并于短短的 3 分鐘內在光盤上產生 1,470 個準確定義的圖像點。CALYPSO 軟件將這些圖像點放大100倍，讓彎曲變形變得肉眼可見。由于這是非接觸式測量，敏感的光盤既不變形也不損壞。與此同時，Agfa可獲得毫米級的測試件信息。
客戶收益： 測量時間降低90%
有了LineScan，Agfa能夠將測量所需的時間縮短90％以上。現在每個光盤只需大約三分鐘。正是因為如此，公司現在可以檢測每年生產的30,000個光盤。"“作為醫療產品制造商，對于每個產品我們都應該能夠提供并校驗其完整的信息。因此，我們對生產中每個步驟、每次質量檢驗都做了記錄。”Agfa 的金屬片生產經理 Maximilian Fischer 如此說道。Agfa 開創了一個先例，這個全新測量流程的良好感受給其合作伙伴和其他工廠留下了深刻印象。
